Ошибка Р0103 (ВАЗ, ЭБУ М74) - Цепь датчика массового расхода воздуха, высокий уровень сигнала.Код Р0103 заносится, если в течение 0,5 с период сигнала TPMSHFM (период сигнала ДМРВ) меньше 70 мкс.
Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.
 Рисунок 1. Схема подключений датчика массового расхода воздуха к ЭБУ М74.
Lada 4x4 руководство по ремонту Книга из серии многокрасочных иллюстрированных руководств по обслуживанию и ремонту автомобилей своими силами. В руководстве приведены особенности конструкции узлов и систем автомобилей LADA 4х4, выпускаемых с 2009 г. В книге показаны все изменения, связанные с переходом на экологический класс автомобиля Евро-3, улучшения в конструкции трансмиссии и установка гидроусилителя рулевого управления. Подробно описаны основные неисправности, их причины и способы устранения. Процессы разборки и ремонта проиллюстрированы и снабжены комментариями.
В Приложениях показаны инструменты, лампы и схемы электрооборудования, приведены смазочные материалы и эксплуатационные жидкости, моменты затяжки резьбовых соединений.
Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО.
Ошибка Р0102 (ВАЗ, ЭБУ М74) - Цепь датчика массового расхода воздуха, низкий уровень сигналаВАЗ 2113, 2114, 2115, Лада Калина и Лада Гранта с контроллером М74 Итэлма.
Код Р0102 заносится, если в течение 0,5с период сигнала TPMSHFM (Период сигнала ДМРВ) больше 1000 мкс.
Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.
 Рисунок 1. Схема подключений датчика массового расхода воздуха к ЭБУ М74.
Ошибка Р0101 (ВАЗ, ЭБУ М74) - Цепь ДМРВ, выход сигнала из допустимого диапазонаВАЗ 2113, 2114, 2115, Лада Калина и Лада Гранта с контроллером М74 Итэлма.
Код Р0101 заносится, если расход воздуха, зависящего от частоты вращения коленчатого вала двигателя и утла открытия дроссельной заслонки, не соответствует рассчитанному.
Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.
 Рисунок 1. Схема подключений датчика массового расхода воздуха к ЭБУ М74.
Ошибка Р0038 (ЭБУ М74) - нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на бортовую сетьАвтомобили Лада Самара, Калина, Гранта с контроллером М74.
Ошибка Р0038 заносится если:
- двигатель работает;
- самодиагностика драйвера нагревателя определила на выходе замыкание на бортовую сеть. Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.

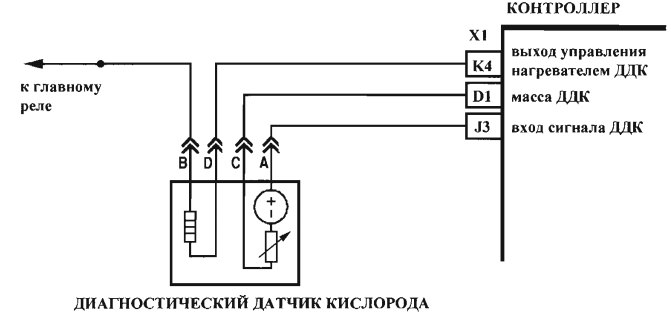

 Рис. 1. Схема подключения диагностического датчика кислорода и нагревателя к контроллеру М74.
Ошибка Р0037 (ЭБУ М74) - нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на массуАвтомобили Лада Самара, Калина, Гранта с контроллером М74.
Ошибка Р0037 заносится если:
- двигатель работает;
- самодиагностика драйвера нагревателя определила на выходе замыкание на массу. Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
 Рис. 1. Схема подключения диагностического датчика кислорода и нагревателя к контроллеру М74.
Диагностическая информация
В контроллере М74 используется драйвер нагревателя датчика кислорода, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления нагревателем.
Ошибка P0036 (ВАЗ, ЭБУ М74) - нагреватель датчика кислорода после нейтрализатора, цепь неисправнаАвтомобили Лада Самара, Калина, Гранта с контроллером М74.
Ошибка Р0036 заносится если:
- двигатель работает;
- самодиагностика драйвера нагревателя определила отсутствие нагрузки на выходе. Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
 Рис. 1. Схема подключения диагностического датчика кислорода и нагревателя к контроллеру М74.
Ошибка Р0032 (ЭБУ М74) - нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на бортовую сетьАвтомобили Лада Самара, Калина, Гранта с контроллером М74.
Ошибка Р0032 заносится если:
- двигатель работает;
- самодиагностика драйвера нагревателя определила на выходе замыкание на бортовую сеть. Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
 Рис. 1. Схема подключения управляющего датчика кислорода и нагревателя дк к контроллеру М74.
Ошибка Р0031 (ЭБУ М74) - нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на массуАвтомобили Лада Самара, Калина, Гранта с контроллером М74.
Ошибка Р0031 заносится если:
- двигатель работает;
- самодиагностика драйвера нагревателя определила на выходе замыкание на массу. Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
 Рис. 1. Схема подключения управляющего датчика кислорода и нагревателя к контроллеру М74.
Диагностическая информация
В контроллере М74 используется драйвер нагревателя датчика кислорода, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления нагревателем.
Ошибка Р0030 (ВАЗ, ЭБУ М74) - нагреватель датчика кислорода до нейтрализатора, цепь неисправнаАвтомобили Лада Самара, Калина, Гранта с контроллером М74.
Ошибка Р0030 заносится если:
- двигатель работает;
- самодиагностика драйвера нагревателя определила отсутствие нагрузки на выходе. Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.
 |
